¿Cuántos grados diferentes de fibra de carbono?
Una breve historia de la fibra de carbono
La fibra de carbono tiene sus orígenes en los experimentos con filamentos de bambú de Thomas Edison en 1879 y los "bigotes de carbono" de Roger Bacon en la década de 1950, sentando las bases para los compuestos modernos.
Las fibras de carbono-a escala comercial surgieron por primera vez en la década de 1960 conpoliacrilonitrilo (PAN)precursores, evolucionando a través de mejoras continuas en la estabilización y carbonización para producir la cartera diversa de grados actual.
En la década de 1970, la demanda aeroespacial aceleró el desarrollo de fibras y, en la década de 1980, fibras como las T300 y T700 de Toray se habían convertido en puntos de referencia en resistencia y rigidez.
Descripción general del proceso de fabricación
La producción de fibras de carbono basadas en PAN- implica varias etapas clave: polimerización, hilado de fibras, estabilización térmica, carbonización, tratamiento de superficie y secado/encolado.
PolimerizaciónCrea un copolímero PAN que se extruye en filamentos continuos utilizando disolventes como DMSO o DMF.
Duranteestabilización térmica, las fibras se calientan a 200-300 grados en el aire, entrecruzando las cadenas de polímeros para evitar que se derritan en pasos posteriores de alta temperatura.
ElcarbonizaciónLos sujetos del escenario estabilizaron las fibras a 1000-3000 grados en una atmósfera inerte, eliminando elementos no carbonados y formando una microestructura grafítica.
Después de la carbonización, las fibras sufrentratamiento superficial-a menudo oxidación o plasma-para introducir grupos funcionales que mejoran la adhesión de la resina.
Finalmente, unaprestoSe aplica un recubrimiento de polímero para proteger las fibras durante la manipulación y optimizar la compatibilidad con las resinas de matriz.
Clasificaciones de grados de fibra de carbono
La métrica que define los grados de fibra de carbono esmódulo de tracción, una medida de rigidez bajo tensión. Existen cuatro categorías principales:
Módulo estándar (SM)
Módulo de tracción:~33 MSI (230 GPa)
Resistencia a la tracción:~2500 MPa
Costo:Entre $7 y $10 por libra de fibras SM (grado industrial), también conocidas comoAlta resistencia, ofrecen rigidez y tenacidad equilibradas, lo que los convierte en el grado más utilizado enartículos deportivos, interiores de automóviles, ypropósito generalcompuestos.
Módulo Intermedio (IM)
Módulo de tracción:~42 MSI (290 GPa), hasta 47 MSI (325 GPa) para tipos premium.
Resistencia a la tracción:~3500MPa
Prima de costo:~20–40 % por encima de SM
Las fibras IM son apreciadas enestructuras primarias aeroespaciales, cuadros de bicicleta de alta gama, yrobótica de precisión, donde una rigidez adicional ofrece mejoras en el rendimiento.
Módulo alto (HM)
Módulo de tracción:~55 MSI (380 GPa)
Resistencia a la tracción:~4000–4500 MPa
Tratamiento:Requiere curado en autoclave para evitar la fragilidad.
Las fibras HM aparecen encomponentes satelitales, bancos ópticos, ymarcos de aire militares UAVdonde maximizar la rigidez es fundamental.
Módulo ultraalto (UHM)
Módulo de tracción:Hasta 130 MSI (900 GPa)
Resistencia a la tracción:~7.000MPa
Precursor:A menudo, brea de alquitrán de hulla; requiere grafitización especializada
Las fibras UHM ofrecen la mayor rigidez paratelescopios espaciales, instrumentos científicos de precisión, ysuspensión automotriz avanzada, aunque a precios de 5 a 10 × SM.
Grados comerciales frente a grados especiales
Más allá del módulo de tracción, las fibras se comercializan comoComercial (SM e IM)yEspecialidad (HM y UHM).
Las calidades comerciales equilibran el rendimiento y el coste para los mercados masivos, mientras que las calidades especiales atienden a sectores especializados-aeroespacial, defensa, yinvestigación científica-que requieren rigidez extrema y baja expansión térmica.
Designaciones de tamaño de remolque
Las fibras de carbono se agrupan en "haces" medidas en miles de filamentos (K):
1K–3K:Cables finos (de 1000 a 3000 filamentos) para formas complejas y acabados superficiales de alta calidad.
6K–12K:Tamaños más comunes; equilibrar la capacidad de drapeado y la velocidad de deposición.
24K–50K+:Se utiliza en la colocación automatizada de fibras y en la fabricación de paneles grandes.
El tamaño del cable influye en la absorción de resina, la apariencia de la tela y el tiempo de procesamiento, pero nonocambiar el grado de fibra intrínseca.
Factores de costos y tendencias del mercado
Los factores clave que contribuyen al precio de la fibra de carbono incluyen:
Material precursor:PAN versus tono; PAN ofrece propiedades más uniformes pero a un costo mayor.
2.Consumo de energía:La estabilización-de alta temperatura y la carbonización añaden gastos operativos.
3.Tamaño de remolque:Los remolques más pequeños cuestan más por libra debido a la complejidad del manejo.
4.Certificación y pruebas:Las fibras de grado aeroespacial-incurren en primas del 50 al 200 % por calificación y trazabilidad.
5.Volumen y automatización:La colocación automatizada de fibra (AFP) y las líneas de alto-volumen reducen los costos con el tiempo.
Informes recientes de la industria indicanPrecios de fibra SMsumergiéndose debajo$7/libraen aplicaciones automotrices de gran-volumen, ampliando la adopción compuesta en mercados masivos.
Sostenibilidad y Reciclaje
Si bien la naturaleza liviana de la fibra de carbono reduce las emisiones del ciclo de vida en vehículos y turbinas, suproducción intensiva-de energíaplantea desafíos ambientales. Los principales métodos de reciclaje incluyen:
Pirólisis:La descomposición térmica en ausencia de oxígeno recupera hasta el 90% de la resistencia original de la fibra, con recuperación de energía de los gases residuales.
Solvólisis:La despolimerización química utilizando solventes preserva la longitud de la fibra y la calidad de la superficie para su reutilización en compuestos de alto valor.
Rectificado Mecánico:Produce fibras cortas recicladas (vCFRP) para aplicaciones no estructurales como el moldeo por inyección.
Estudio de caso:La línea de pirólisis industrial de MCAM recicló chatarra en fibras de alta integridad para refuerzos automotrices, logrando una reducción de costos de entre un 20 % y un 40 % con respecto al material virgen.
Aplicaciones en todas las industrias
Aeroespacial
La alta rigidez específica y la resistencia a la fatiga de la fibra de carbono impulsan su uso enpieles de ala, paneles del fuselaje, yradomos. Los grados IM y HM dominan las estructuras primarias, mientras que UHM sirve para instrumentación de precisión.
Automotor
Cajas para baterías de vehículos eléctricos, refuerzos corporales, yvigas estructuralesaproveche las fibras SM e IM para cumplir con los mandatos de aligeramiento y los estándares de seguridad. Las líneas automotrices de alto-volumen ahora utilizan fibra SM a precios inferiores a $5/lb.
Artículos deportivos

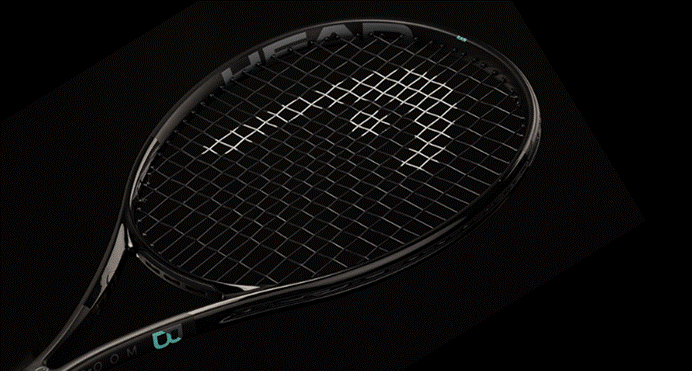

Los cuadros de bicicletas, raquetas de tenis y palos de golf utilizan fibras SM para amortiguar las vibraciones y resistir los impactos, mientras que los grados IM aparecen en equipos de nivel profesional que requieren una rigidez superior.
Energía Renovable
Las palas de turbinas eólicas de hasta 80 m de largo utilizan tejidos SM curados en hornos fuera de autoclave, lo que equilibra el rendimiento y el costo para permitir palas más largas y mayores rendimientos energéticos.
Tendencias futuras en fibra de carbono
1.Precursores de base biológica:"Desarrollo de alternativas de PAN derivados de lignina y celulosa para reducir las materias primas fósiles y los costos".
2.Colocación automatizada de fibras (AFP):La ampliación del laminado HM/UHM para compuestos aeroespaciales, de defensa y automotrices reduce los tiempos de ciclo y los desechos.
3.Compuestos híbridos:Integración de fibras de carbono con fibras naturales o grafeno para obtener propiedades mecánicas, térmicas y de amortiguación personalizadas.
4.Gemelo digital e IA:La simulación en tiempo real y el aprendizaje automático optimizan la selección de calidades y los parámetros del proceso, minimizando los desechos y maximizando el rendimiento.
5.Reciclaje a escala industrial: Closed‑loop pyrolysis and solvolysis plants are achieving >Retención del 90 % de la propiedad, lo que permite un rendimiento casi virgen a partir de fibras recicladas.
Preguntas frecuentes
P1: ¿Cuántos grados de fibra de carbono existen?
Hay cuatro grados principales de módulo de tracción:-SM, IM, HM y UHM-además de clasificaciones comerciales y especializadas.
P2: ¿Qué significa remolque "3K"?
"3K" indica 3000 filamentos en un solo cable; Los tamaños de remolque varían desde 1K hasta 50K+ .
P3: ¿Qué grado es mejor para los drones?
Los grados IM (42–47 MSI) equilibran el peso y la rigidez, mientras que los grados HM/UHM se utilizan para estructuras de vehículos aéreos no tripulados de alta gama o de carga pesada.
P4: ¿Puede la fibra de carbono reciclada reemplazar la fibra virgen?
La pirólisis y la solvólisis pueden recuperar hasta el 90 % de su resistencia original, lo que hace que las fibras recicladas sean viables para muchas aplicaciones, aunque no siempre para usos UHM.
P5: ¿Cómo selecciono el grado correcto?
Evalúe la rigidez, la resistencia, el presupuesto y las capacidades de procesamiento requeridas (autoclave versus OOA) y consulte las credenciales EEAT del proveedor para la trazabilidad. También puede comunicarse con nuestro equipo técnico para obtener información más detallada.
Conclusión
Comprender los grados de fibra de carbono-Estándar, Intermedio, Alto, yMódulo ultraalto-es esencial para optimizar el diseño compuesto en todas las industrias. Al equilibrarrequisitos mecánicos, procesos de fabricación, restricciones de costos, yobjetivos de sostenibilidad, puede especificar la fibra y el tamaño de remolque ideales para su proyecto.
¡Colaboremos para construir soluciones más ligeras, más fuertes y más sostenibles!
