¿Qué hace que una fibra de carbono sea muy ligera pero muy resistente?
Resumen
La fibra de carbono combina una ligereza extraordinaria y una resistencia excepcional a través de su química única y su microestructura de ingeniería. Sus láminas de grafito hexagonales de escala atómica-, unidas mediante fuertes interacciones covalentes, ofrecen resistencias a la tracción de hasta 7 GPa y mantienen densidades de alrededor de 1,75 g/cm³-aproximadamente una-cuarta parte de la del acero. A través de un proceso de fabricación de varios-pasos-hilado, estabilización, carbonización, grafitización, tratamiento de superficie y dimensionamiento-los cristalitos de grafito se alinean altamente a lo largo del eje de la fibra, minimizando los defectos y maximizando la capacidad de carga. Cuando se incrustan en una matriz polimérica, estas fibras producen compuestos con una resistencia y rigidez específicas-líderes en la industria, ideales para aplicaciones aeroespaciales, automotrices, de artículos deportivos y de energía renovable. Este artículo explora las razones fundamentales detrás del rendimiento de la fibra de carbono, detalla los pasos de producción y destaca los-usos del mundo real-todos optimizados para la indexación de Google con una estructura clara, medios enriquecidos e integración natural de palabras clave.
1. Estructura atómica: láminas de grafito hexagonal
La fuerza de la fibra de carbono comienza a nivel atómico. El poliacrilonitrilo (PAN) o precursores de brea se convierten mediante calentamiento controlado en carbono casi puro, formando planos de grafito hexagonales apilados. Dentro de cada plano, los átomos de carbono adoptan una hibridación sp², compartiendo electrones en enlaces covalentes robustos que resisten la deformación y la fractura hasta energías correspondientes a resistencias a la tracción de 3 a 7 GPa.
Entre los planos, sólo interactúan fuerzas débiles de Van der Waals, lo que permite un ligero deslizamiento entre capas que disipa la energía y mejora la tenacidad a la fractura. Esta anisotropía-fuerte en-plano, más flexible entre planos-produce fibras que sobresalen bajo cargas axiales pero conservan suficiente dureza para resistir la propagación de grietas.
Al adaptar los parámetros de grafitización (temperatura, tensión), los fabricantes optimizan el tamaño y la orientación de los cristalitos. Los cristalitos excesivamente grandes introducen fallas que actúan como sitios de iniciación de grietas; Óptimo orden de equilibrio de cristalitos con defectos mínimos, brindando máxima resistencia.

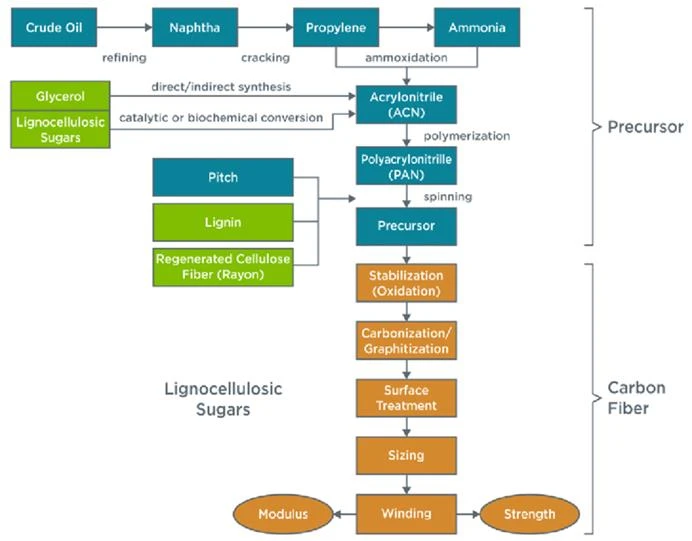

2. Proceso de fabricación: del precursor a la fibra de alto-rendimiento
2.1 Giro y Estabilización
– Hilado: El polímero precursor (PAN o brea) se hila en filamentos continuos de 5 a 10 μm de diámetro. Miles de filamentos forman estopas o hilos para su manipulación.
– Estabilización: Las fibras se oxidan en el aire a 200-300 grados , convirtiendo cadenas lineales en estructuras en escalera térmicamente estables que evitan la fusión durante la carbonización .
2.2 Carbonización y Grafitización
– Carbonización: En una atmósfera inerte de nitrógeno a 800-1500 grados, los elementos distintos del carbono se volatilizan en forma de gases, dejando una estructura principalmente de carbono. La tensión controlada durante el calentamiento alinea las capas de grafito nacientes paralelas al eje de la fibra, crucial para un módulo alto.
– grafitización: Entre 2000 y 3000 grados, se produce un mayor ordenamiento cristalino. Los tratamientos a alta temperatura-aumentan el módulo de Young (hasta 900 GPa para fibras UHM) al ampliar y alinear los dominios grafíticos.
2.3 Tratamiento superficial y dimensionamiento
Después de la-grafitización, las fibras se tratan químicamente (p. ej., con agentes oxidantes) para introducir grupos funcionales, mejorando la unión a las matrices poliméricas. Un agente de apresto (epoxi, poliuretano) recubre las fibras, protegiéndolas durante la manipulación y asegurando una transferencia de carga eficiente en los compuestos.
3. Microestructura y propiedades mecánicas.
3.1 Orientación de los cristalitos
Los cristalitos de grafito se alinean de manera que sus ejes c-son paralelos al eje de la fibra. Esta alineación maximiza la rigidez axial (200–500 GPa) y la resistencia a la tracción (3–7 GPa) mientras mantiene una baja densidad (1,75–2,00 g/cm³). Por el contrario, las propiedades transversales son menores, lo que lleva a los diseñadores de compuestos a orientar las fibras estratégicamente para las rutas de carga.
3.2 Resistencia y rigidez específicas
– Fuerza específica(resistencia a la tracción/densidad): La fibra de carbono puede superar los 4 × 10⁶ Nm/kg, en comparación con los ~2 × 10⁶ Nm/kg del acero y los ~0,6 × 10⁶ Nm/kg del aluminio.
– Rigidez específica(Módulo/densidad de Young): supera a la mayoría de los metales, lo que permite estructuras más ligeras pero más rígidas, vitales para equipos aeroespaciales y deportivos de alto-rendimiento.
3.3 Control de defectos
Los fabricantes equilibran cuidadosamente la duración del tratamiento térmico y la tensión para minimizar los huecos, las inclusiones y los dominios desalineados. Incluso los defectos microscópicos pueden reducir drásticamente la resistencia a la tracción, por lo que el control de calidad (por ejemplo, difracción láser, difracción de rayos X-) es fundamental.
4. Sinergia compuesta: incorporación de fibras en polímeros
Las fibras de carbono por sí solas poseen propiedades fenomenales, pero al incorporarlas en matrices poliméricas se crean compuestos con un rendimiento personalizado:
4.1 Arquitecturas de fibra
– Bandejas unidireccionales: Maximizan las propiedades axiales pero requieren refuerzo o núcleos para resistir cargas fuera de-eje.
– Tejidos: Proporciona un comportamiento cuasi-isotrópico en-plano a expensas de una ligera penalización de peso.
– Laminados multiaxiales: Combine orientaciones de fibras (0 grados, ±45 grados, 90 grados) para lograr resistencia y rigidez equilibradas en múltiples direcciones.
4.2 Roles de la matriz
La matriz polimérica (epoxi, BMI, PEEK) transfiere cargas cortantes entre las fibras, protege contra daños ambientales y mejora la resistencia al impacto. La adhesión efectiva entre fibra y matriz, controlada por la química del apresto y los perfiles de curado, previene la delaminación y maximiza la distribución de carga.
4.3 Métodos de fabricación
– Layout de preimpregnado y autoclave: El volumen preciso de fibra y las altas presiones de consolidación producen piezas libres-de espacios vacíos con propiedades mecánicas superiores.
– Moldeo por transferencia de resina (RTM): Las fibras en seco se infunden con resina bajo presión, lo que equilibra la complejidad y el costo para una producción de volumen medio-.
5. Aplicaciones del mundo real-
5.1 Aeroespacial
fibra de carbonoLos compuestos reducen el peso del fuselaje hasta en un 20 %, mejorando la eficiencia del combustible y la capacidad de carga útil. Las estructuras primarias-revestimientos de alas y marcos de fuselaje-utilizan fibras de alto-módulo para la rigidez y fibras de alta-resistencia para los puntos de tensión.
5.2 Automotriz
Los superdeportivos y los gabinetes de baterías de vehículos-eléctricos aprovechan la relación rigidez-a-peso de la fibra de carbono para reducir los centros de gravedad y ampliar el alcance. Las estructuras de absorción de choques- incorporan orientaciones de fibra adaptadas para la disipación de energía.
5.3 Artículos deportivos
Las bicicletas, raquetas de tenis, palos de golf y bastones de esquí se benefician de la amortiguación de vibraciones y la rigidez direccional, lo que mejora el rendimiento y la comodidad. Los fabricantes ajustan las capas de fibras para optimizar el comportamiento a la flexión y la resistencia al impacto.
5.4 Energía Renovable
Las palas de las turbinas eólicas- superan los 80 m de longitud y utilizan largueros de fibra de carbono para resistir cargas de flexión cíclicas y, al mismo tiempo, minimizar el peso, mejorar la captura de energía y reducir la fatiga.
